Для чертежа используйте ручку (не карандаш). Значения на чертеже должны быть написаны четко и понятно. Все цифры должны хорошо читаться. Если измерения в мм – везде мм, если в см – везде см.
Замеры необходимо делать металлической линейкой (нельзя использовать рулетку, штангенциркуль, мягкий сантиметр для снятия мерок с тела). Значения нужно указывать в мм или см. Например 173 мм или 17,3 см. До десятой доли после запятой.
Рассмотрим на примере.

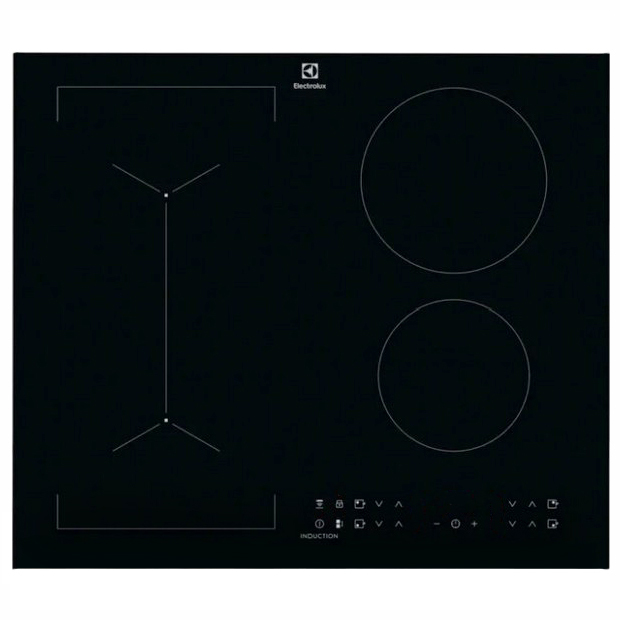

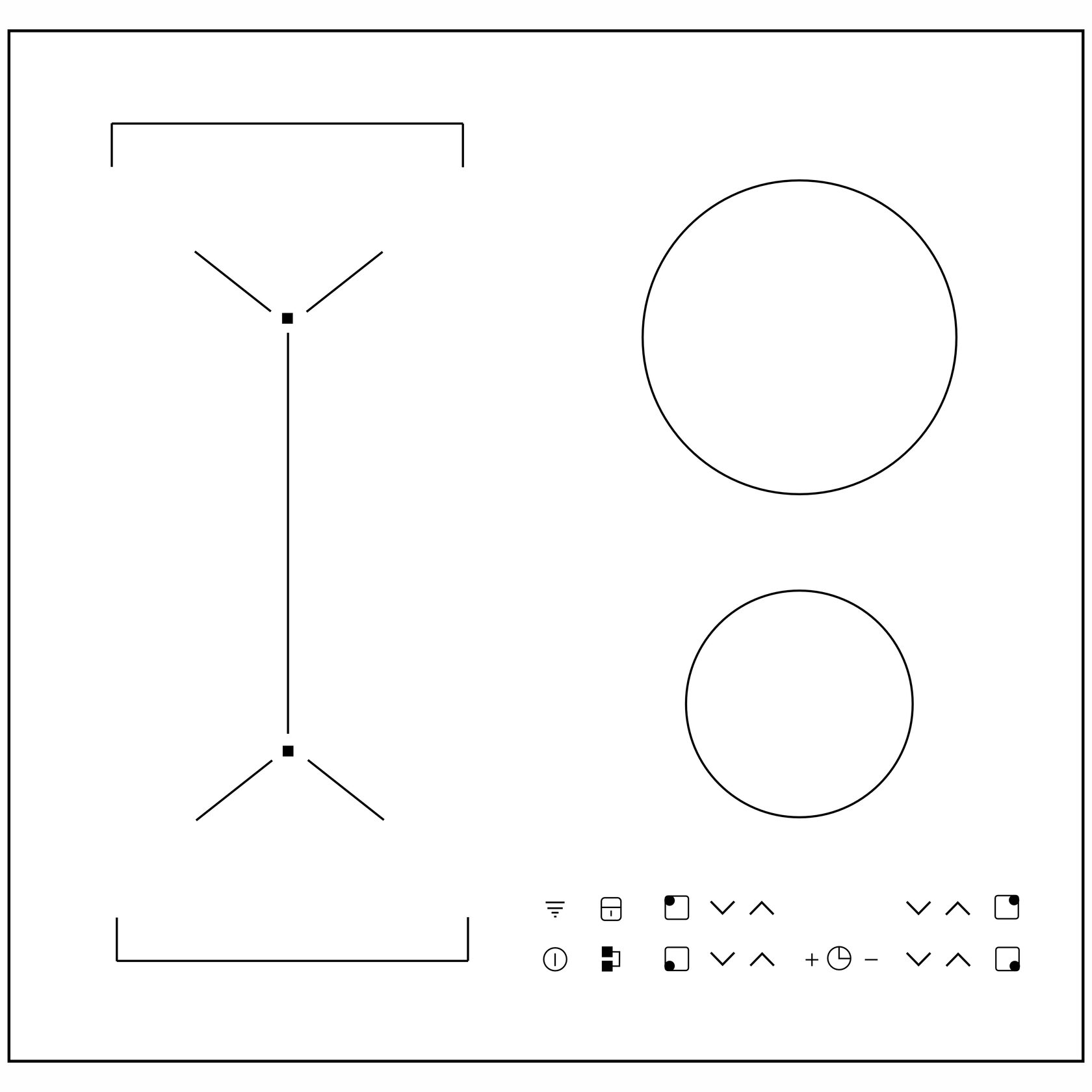

Для начала Вам нужно нарисовать эскиз своей панели. Можно от руки. Выглядит это примерно так:

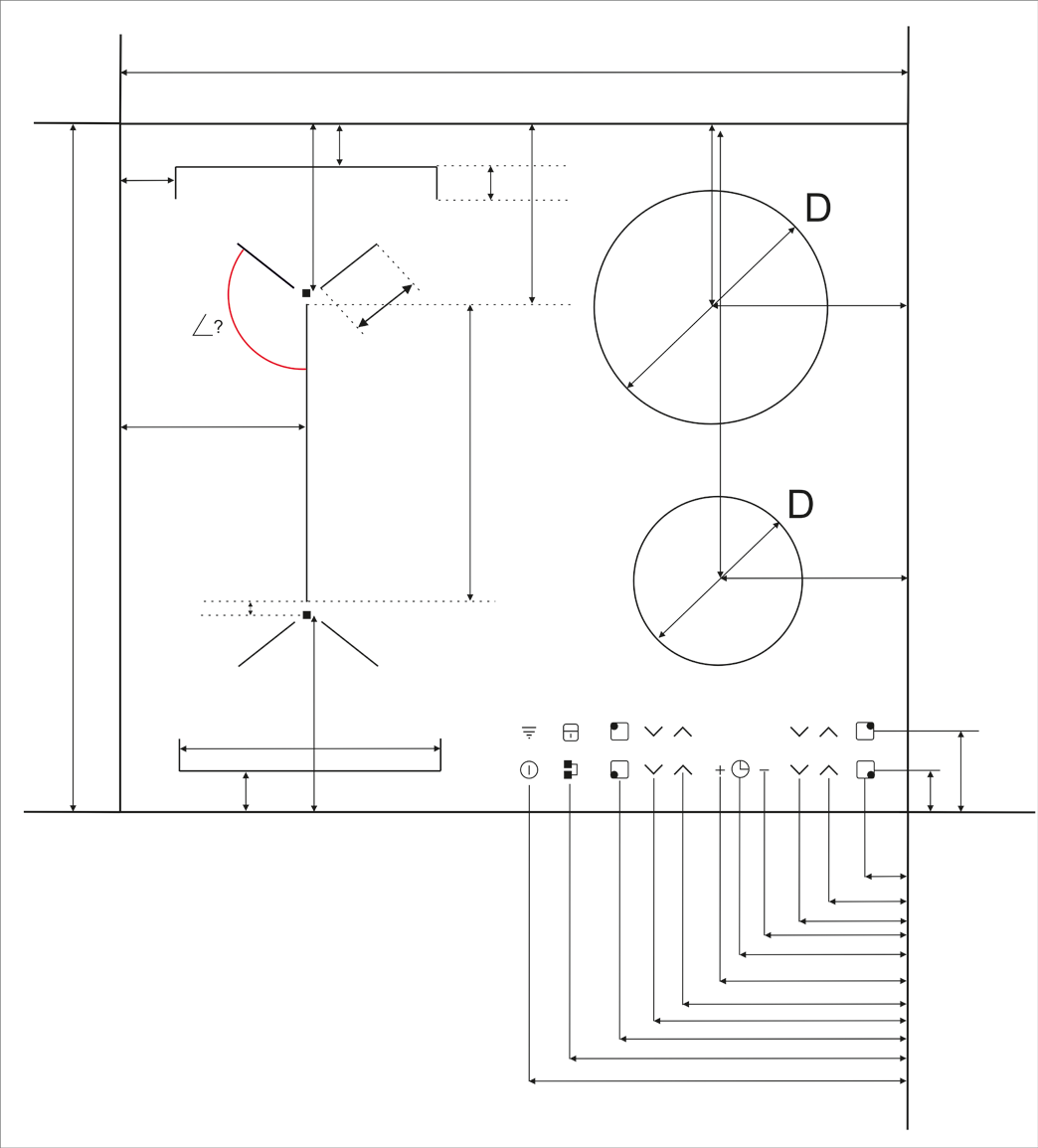

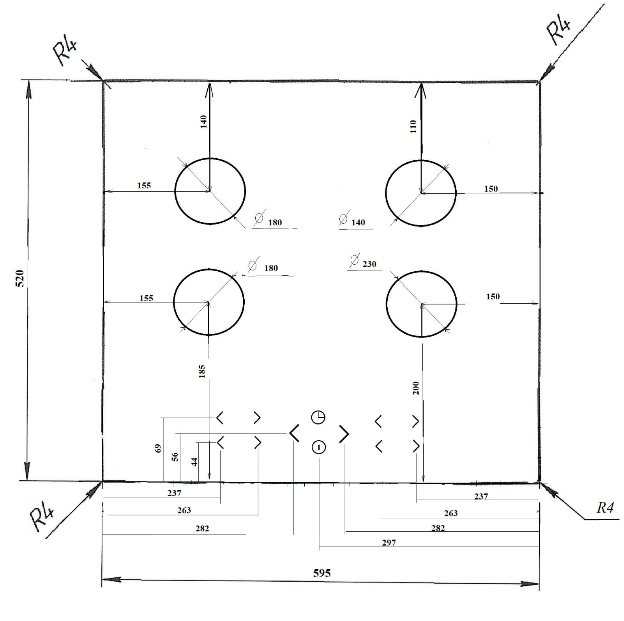

Далее на чертеже необходимо нарисовать ключевые отметки, которые позволят нам создать по ним рабочий шаблон для изготовления стекла для вашей модели.
- длина и ширина стекла
- диаметры конфорок (по внешнему краю круга)
- расстояния от центра конфорок до края стекла
- Замер пиктограмм управления делается также по центру значков, для каждой пиктограммы необходимы две координаты по горизонтали и вертикали.
- длина и ширина стекла
- диаметры конфорок (по внешнему краю круга)
- расстояния от центра конфорок до края стекла
- Замер пиктограмм управления делается также по центру значков, для каждой пиктограммы необходимы две координаты по горизонтали и вертикали.
Если размеры отдельных элементов одинаковы, т.е. зеркальны, дополнительно указывать размер в двух местах не нужно.
Когда Вы делаете замер круга, наклейте в центр конфорки малярный скотч, обозначьте центр и от него сделайте замер в две стороны до края стекла. Для круглых конфорок необходимо указать две координаты - горизонталь от края стекла до центра конфорки и также вертикаль.
Не нужно указывать размер значков. Мы подбираем близкие по исполнению и размеру из нашей базы. Размер значков художник оценивает визуально, анализируя разметку на Вашем стекле. Пиктограммы могут не совпадать на доли миллиметров с Вашими, но в любом случае, сочетание, содержание и пропорции будут гармоничны.
Если на Вашей модели использованы квадратные, прямоугольные или линейные обозначения конфорок, на чертеже необходимо обозначить начало и конец линий с привязкой к краю стекла. Если есть линии с разрывами, необходимо указать все размеры отрезков и расстояния между ними.
Расстояния от пиктограммы управления до края стекла всегда указываются от центра (!) пиктограммы! Не от края или начала, а именно от центра!
Неверным является указание расстояний между кнопками, от начала кнопки и до начала следующей кнопки.
Диаметры конфорок мы округляем в большую сторону. Если диаметр конфорки у вас 173, мы округляем до 175 мм. Если у вас толстая линия конфорки, делайте замер до внешнего края круга.
Если у вас двойные линии конфорок, укажите на чертеже один размер - внешнего круга.

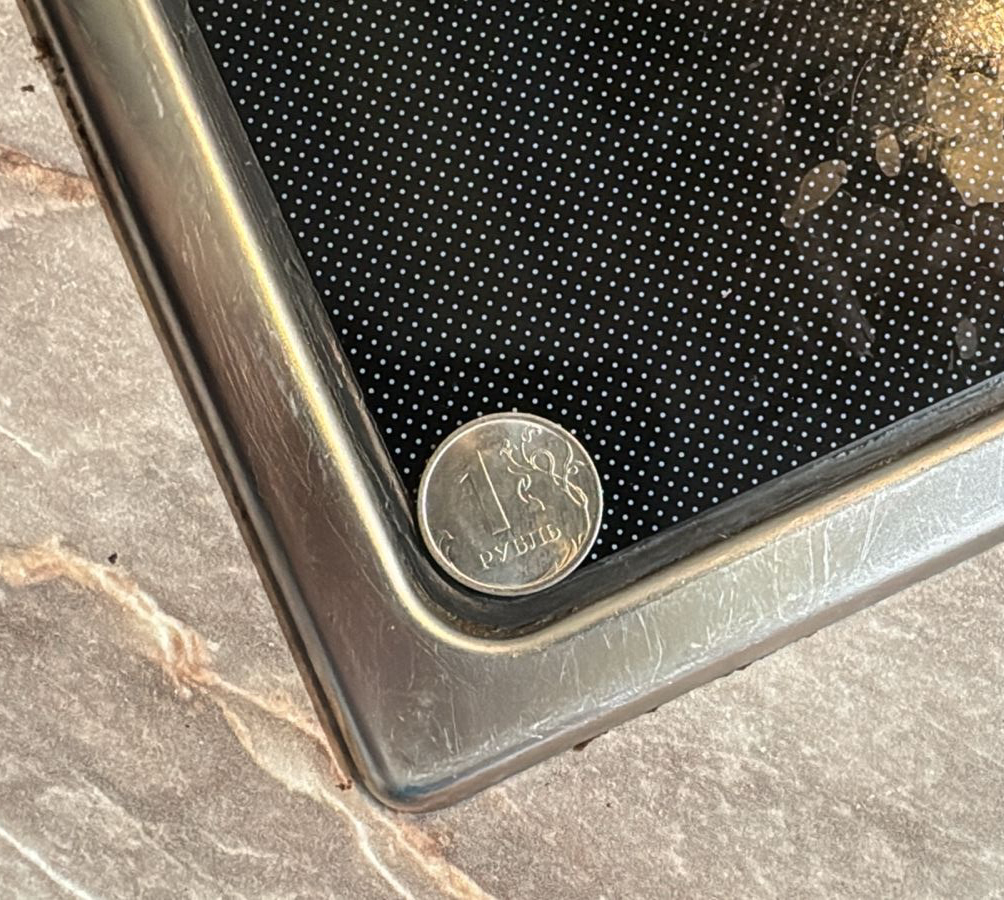

Если Вы делаете замер для стекла, которое вклеивается сверху в рамку и имеет скругления на углах, а измерить его Вы не можете, используйте монету наиболее подходящего диаметра и пришлите фото угла с монетой.
Если у вас двойные линии конфорок, укажите на чертеже один размер - внешнего круга.
Если Вы делаете замер для стекла, которое вклеивается сверху в рамку и имеет скругления на углах, а измерить его Вы не можете, используйте монету наиболее подходящего диаметра и пришлите фото угла с монетой.

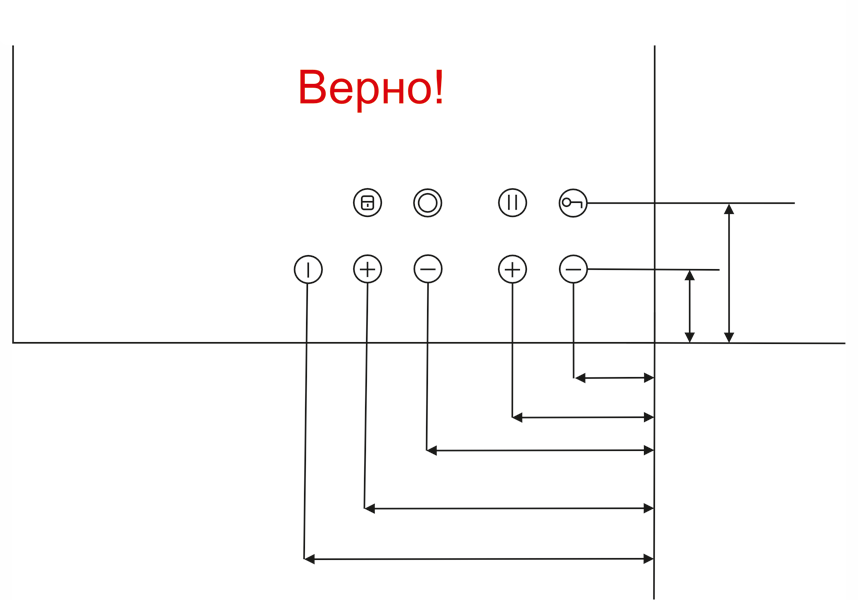

Пример от клиента. Правильный чертеж
Чтобы сделать замер для стекла, которое уходит под рамку (т.е. когда стекло установлено, Вы не видите край стекла) необходимо снять рамку, и все замеры делать от края стекла, на чертеже указать также размеры видимого стекла (до рамки).
Если Ваше стекло вклеивается в рамку сверху, и пространство между стеклом и рамкой заполнено силиконом, замеры необходимо делать по краю стекла. Не шва (силикона), не рамки, а именно по краю стекла! Как его найти - описано в статье «Типы варочных панелей», здесь.
Мы ждем от Вас чертеж, сделанный строго по нашей инструкции, хорошее фото всего стекла и фото блока управления близко. Фото угла с монетой, если оно необходимо.
Все вышеуказанные требования необходимы нам, чтобы мы смогли максимально точно изготовить для Вас стекло, которое отлично встанет взамен разбитого.
Мы на Вашей стороне и хотим, чтобы Вы остались довольны результатом!
